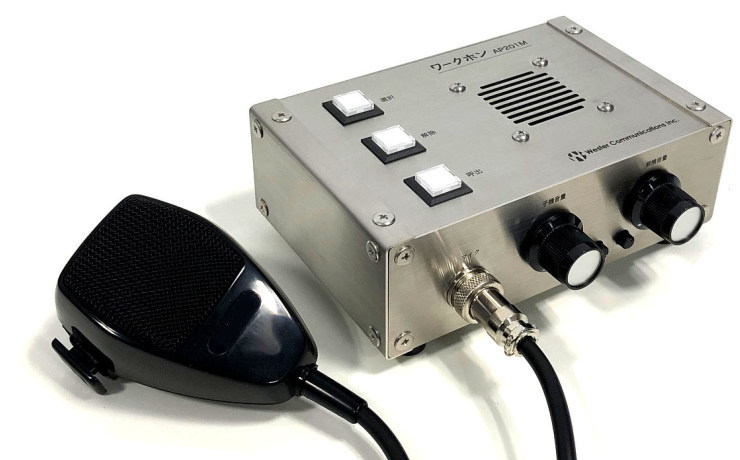

●作業連絡用インターホン「ワークホン®」
AP201M/AS05
■特徴
・本機は、親機(AP201M）と専用子機（AS05）の1対1で構成される作業連絡用交互通話型インターホンです。
・子機側はスピーカーに向かって話すだけですので、ハンズフリーで通話ができます。・親機は、大音量外部スピーカー（別売オプション）を接続することができます。
・親機から子機および子機から親機への呼出機能付きです。
・送話、受話それぞれの音量は別々に調整できます。
・親機送話終了時、子機へのスタンバイピー音通知機能付きです。
販売ページはこちら
製品案内ダウンロードPDF
取扱説明書ダウンロードPDF

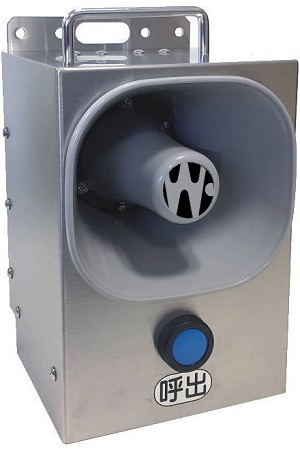

※子機（AS05）
【主な仕様】
|
型名（親機）
|
AP201M
|
|
使用電圧
|
DC 13.8V
～ 17V （付属専用AC アダプターを使用）
|
|
消費電力
|
待受 1.8
W 、 最大 3.2 W
|
|
通話出力
|
親機 →
子機 5 W 、子機 → 親機 1.2 W
|
|
使用配線
|
FCPEV
0.9-1Ｐｒ （ツイストペアケーブル）推奨
|
|
外形寸法
/ 質量
|
50.8 (H) x 156 (W) x 102 (D) mm / 1.1 kg
|
|
付属品
|
ＡＣ電源アダプター、ハンドマイク、マイクハンガー、本書
|
|
型名（子機）
|
AS05
|
|
定格入力 /
ｲﾝﾋﾟｰﾀﾞﾝｽ
|
5W / 8Ω
|
|
出力音圧レベル
|
104dB
以上
|
|
外形寸法
/ 質量
|
255 (H)
160 (W) ? 159 (D) mm / 2.6 kg
|
|
付属品
|
Ｕボルト(50A
、ナット・ＳＷ付) 、パイプ固定用金具、取扱説明書
|
|
●無線リモートコントロールユニット
RC924A
■特徴・本装置は920MHz帯の電波を使用し、接点信号の通信を相互に行うことができるユニットです。
・920MHz帯特定小電力無線(ARIB STD-T108 準拠)の電波法認証を取得済みなので、免許や資格は不要です。
・RS485端子で双方向の通信ができます。(接点入力中は出来ません)
・本装置の通信形態は1 : 1です。1 : NまたはN : 1でのご使用はできません。
・通信距離は屋外見通し環境で長距離モード時約7km、高速通信モード時約400mです。(送信出力
10mW)
・親機・子機の区別が無く、先にデータを送った方が親機となります。
・出力制御モードは連続出力(モメンタリ)に設定されています。プログラムの変更(特注)によりワンショットモードへ変更可能です。
・他の機器や入力回路に利用できるDC12V電源出力端子を装備しています。
・無線パラメータの設定は無償提供の専用ツールで行うことができます。
取扱説明書ダウンロードPDF
|
型 名
|
RC924A
|
|
周波数
|
920.6～923.4MHz、15チャンネル
|
|
外形寸法
|
175(W)×125.6(D)×45(H)、205.6(L)フランジ部
|
|
重 量
|
約470g
(アンテナ含む)
|
|
電源入力
|
DC10～36V
(2.1mm 標準DCプラグ対応)
|
|
電源出力
|
DC12V、1.3A(MAX)
|
|
設定内容
|
①本体ID確認
②受信ID設定
③送信出力切替(1mW/10mW)
④無線速度切替(遠距離モード・近距離モード)
⑤送信チャンネル設定(全15チャンネル)
|
|
入力・出力
|
入力：有電圧入力×4(フォトカプラ受け内部抵抗
20kΩ) ※最大16入力まで可(特注により)
出力：無線圧接点×4(接点容量
2A 30VDC/1A 125VAC) ※最大16出力まで可(特注により)
RS485
|
|
RS485ポート
|
通信速度：9600bps(固定)
データビット：8ビット
パリティビット：なし
ストップビット：1ビット
※データ転送コマンドは別途フォーマットがございます。
|
|
●デジタルMCA無線機用マイク延長・分岐ユニット

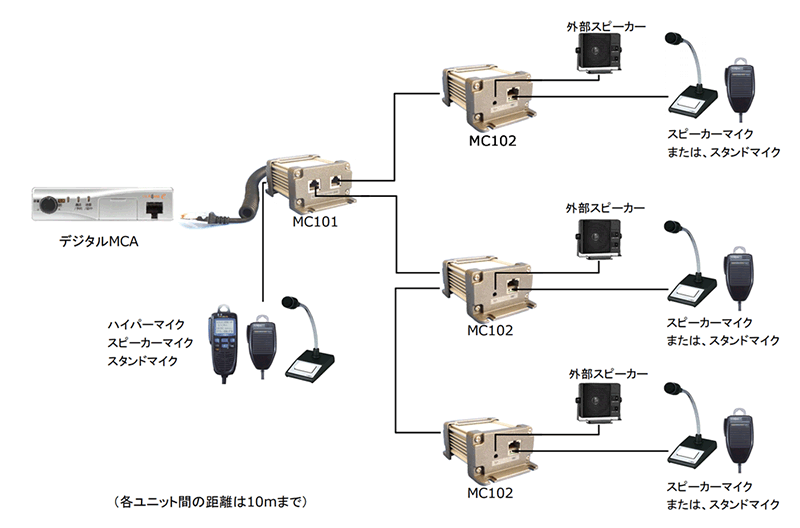

■特徴・本装置はデジタルMCA無線機用マイク延長・分岐ユニットです。
・マスターユニット(MC101)およびスレーブユニット(MC102)で構成され、MC102を増やすことにより簡単にマイクの延長・分岐が可能となります。
・複数のマイクが接続されている状態ではトークスイッチを入れたマイクのみ変調がかかり使用可能となります。
・MC102はφ3.5のスピーカージャックを備えていますので、スタンドマイク使用時に外部スピーカーの接続が可能です。
取扱説明書ダウンロードPDF
|
型名
|
MC100
|
|
外形寸法
|
80.8(W)×50.8(H)×90(D)、116(L)※突起物含まず
|
|
重量
|
430g(MC101)、325g(MC102)
|
|
MC100 構成内容
|
・MC102(子機) ×1
・延長ケーブル(5m)
×1
・説明書
|
|
オプション
|
・延長ケーブル(7m)
・延長ケーブル(10m)
・外部スピーカー SP800
・MC102
|
|
|
